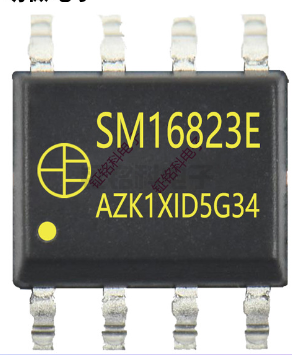

點光源、穿孔字LED驅動IC芯片，如SM16823E，是一款專為L(zhǎng)ED照明、LED顯示屏和裝飾等應用設計的驅動芯片。以下是關于SM16823E驅動IC芯片的一些主要特性和參數：

1. 主要特性：
• 單線串聯的三通道LED恒流驅動：通過單線即可驅動三個LED通道，實現LED的串聯連接和驅動。
• 單極性歸零碼數據協議：采用特定的數據協議與控制器通信，實現LED亮度和顏色的控制。
• 數據再生模塊：在接受完本芯片的數據后，自動將級聯輸出的數據整形轉發，確保數據串聯傳輸過程中不衰減。
• 輸出電流可調：通過外接的REXT電阻設置輸出電流值，范圍為60~350mA。
• 電流增益設置：控制器協議數據可以設置OUT R/G/B端口電流增益，共16個電流增益等級。
• 65536級灰階（GAMMA校正）：提供細膩的亮度和顏色控制，使顯示效果更趨于細膩平滑。

• 高刷新率：刷新率高達4KHz，有助于減少或消除拍攝時可能出現的暗條紋問題。

•


2. 技術參數：
• 封裝形式：（未明確提及，但通常是標準封裝，如SOP等）
• 輸入電壓范圍：（具體范圍未提及，但根據LED驅動IC的一般特性，需適配合適的電壓）
• 輸出電流范圍：60~350mA（通過外接REXT電阻設置）
• 電流增益等級：16個等級
• 灰階控制：65536級（提供細膩的色彩和亮度控制）
• 刷新率：4KHz（高刷新率確保顯示流暢）
3. 應用場景：
• 適用于點光源、穿孔字LED廣告牌、LED顯示屏等需要高亮度、細膩顯示效果的場景。

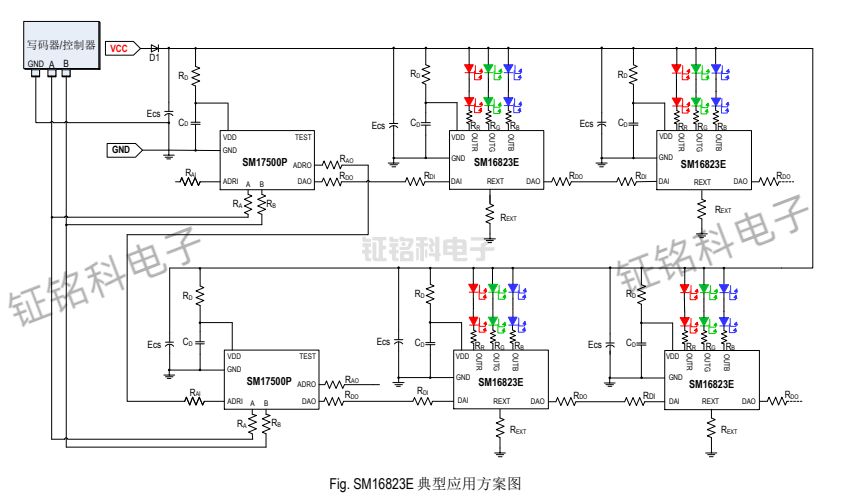

• 可與SM17500P等配合，應用于并-串結合的LED控制系統。
4. 注意事項：
• 在設計和使用時，需確保電源和地線布局合理，以減少噪聲和干擾。
• 考慮散熱設計，確保芯片在長時間運行時不會過熱。
• 遵循數據通信的規范，確保數據的準確傳輸。
• 注意電流和電壓的限制，避免損壞芯片或LED。
