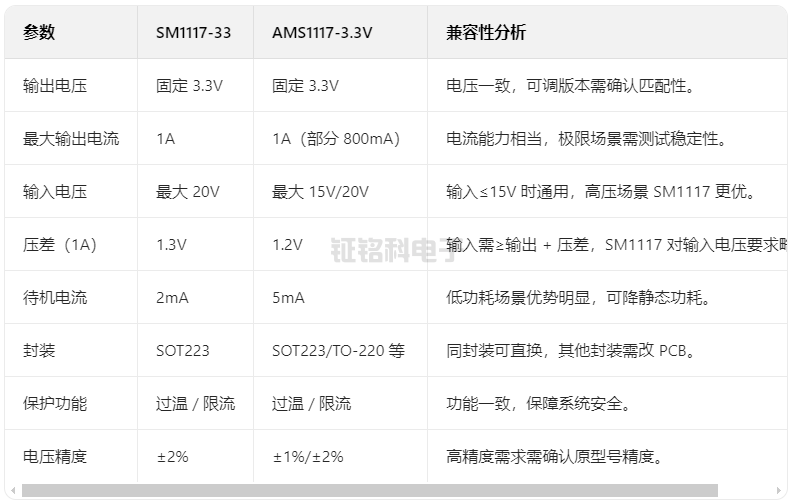

一、核心參數對比：兼容性的基礎

二、替代可行性的關鍵場景分析

1. 功耗敏感型電路
• SM1117-33 的 2mA 待機電流比 AMS1117 的 5mA 降低 60%，適合電池供電設備（如物聯網傳感器、便攜設備），可延長續航時間。
2. 輸入電壓范圍要求
• 若原電路輸入電壓≤15V，兩者均可使用；若輸入電壓接近 20V，需確認 AMS1117 是否為高壓版本（如 AMS1117HV），若原型號僅支持 15V，SM1117-33 的 20V 耐壓更具優勢。
3. 壓差與效率考量
• 例如輸入電壓為 5V 時，SM1117-33 的壓差 1.3V，意味著輸入電壓需≥4.6V 才能正常工作，而 AMS1117 壓差 1.2V，輸入≥4.5V 即可。若輸入電壓波動范圍較小，需確保 SM1117-33 在最低輸入時仍滿足壓差要求。
4. 封裝與引腳兼容性

• 若原電路使用 SOT223 封裝，SM1117-33 可直接替換；若原封裝為 TO-220，需更換 PCB 焊盤或使用轉接頭，且需確認引腳定義是否一致（部分型號可能引腳順序不同）。




三、替代前的注意事項

1. 電路測試驗證
• 輸出電壓穩定性（負載變化時的波動）；
• 芯片溫度（壓差略高可能導致發熱略大，需確認散熱條件）；
• 待機功耗（確認低電流場景下的功耗表現）。
• 替換后需測試：
2. 特殊功能匹配
• 若原電路使用 AMS1117 的 EN（使能）引腳功能，需確認 SM1117-33 是否具備該功能（部分型號可能省略，需查看 datasheet）。
3. 兼容性風險提示
• 不同廠商的 1117 系列可能存在細微差異（如負載調整率、紋波抑制比），若原電路對電源質量要求極高（如射頻電路、精密 ADC 供電），建議先通過示波器測試紋波和瞬態響應。

四、結論：SM1117-33 可替代 AMS1117-3.3V 的條件 ,可以替代的場景：

• 輸出電壓固定為 3.3V，且原電路使用 SOT223 封裝；
• 輸入電壓≤20V，且壓差余量充足（輸入電壓≥輸出電壓 + 1.3V）；
• 對待機電流要求嚴格，需降低系統功耗；
• 原電路無特殊功能（如 EN 使能）或 SM1117-33 支持對應功能。

• 輸入電壓接近 15V 且原使用 AMS1117 非高壓版本；
• 對壓差極其敏感（如輸入電壓僅比輸出高 1.3V 左右）；
• 電源精度要求高于 ±2% 或?qū)y波抑制有嚴格要求。
