SM16825E 與 SM15155E 的功能特性異同解析

作者：zmkdz    發布時間：2025-06-18 14:13:09    瀏覽量：

在 LED 驅動芯片領域，SM16825E 和 SM15155E 憑借出色的性能備受關注。這兩款芯片雖看似 “孿生兄弟”，卻在細節處暗藏玄機。通過深入剖析它們的共同點與差異，能為工程師選型和產品設計提供精準參考。


一、功能與特性的高度重合
SM16825E 和 SM15155E 均為單線、歸零碼協議的 5 通道低壓線性驅動芯片，核心功能幾乎如出一轍。芯片內部集成的 OUT 端口高壓驅動模塊、歸零碼解碼模塊、過溫保護模塊、恒流驅動模塊和歸零碼數據整形輸出模塊，構成了穩定高效的驅動架構。以過溫保護模塊為例，當芯片內部溫度達到預設保護點時，會自動降低輸出電流，避免因過熱導致的器件損壞，極大提升了系統工作的可靠性。

在電流調節與調光方面，兩款芯片同樣表現優異。OUT RGBWY 各通道內置 5bits 電流增益調節位，可將輸出電流在 10 - 300mA 范圍內靈活設置，調節步進精確到 10mA，滿足不同亮度需求。65536 灰度調光功能，讓燈具顏色過渡細膩平滑，無論是營造溫馨的家居氛圍，還是實現絢麗的商業照明效果，都能輕松勝任。

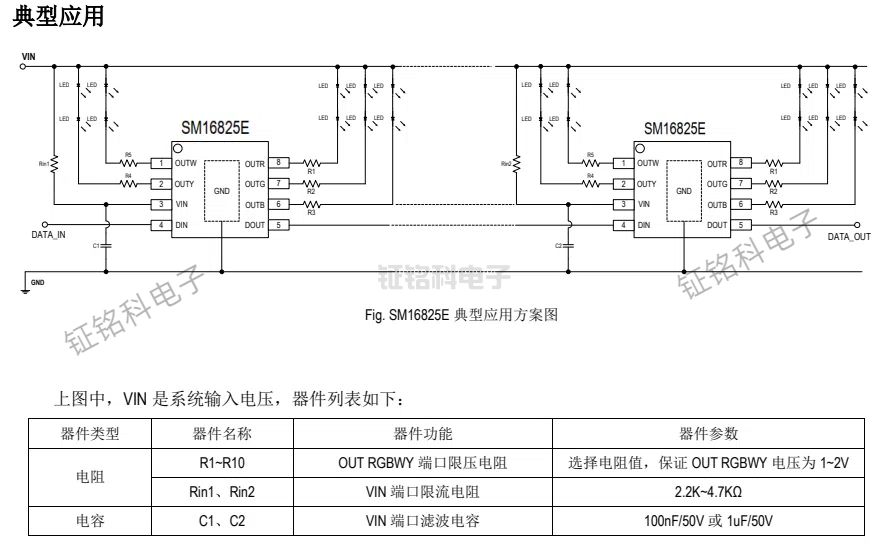

SM16825E 典型應用方案圖.jpg

二、電氣特性的一致表現

從電氣參數來看，SM16825E 和 SM15155E 也展現出高度一致性。5 - 40V 的寬輸入電壓范圍，使其適配多種電源環境；輸出電流偏差控制在≤ ± 5%，且在 VDD = 5V、VDS = 0.8V 時，能實現 300mA 的穩定輸出，恒流性能卓越。800Kbps 的歸零碼數據速率、160ns 的最小輸出電流開啟脈寬，以及 4KHz 的 OUT 輸出電流調光 PWM 頻率，保證了數據傳輸?shù)母咝耘c調光的穩定性。
此外，二者均支持芯片級聯應用，通過 DIN 和 DOUT 端口的連接，可輕松擴展驅動通道數量。內置的數據整形功能，確保級聯過程中數據不衰減，信號傳輸準確無誤。待機模式下，功耗均低于 2mW，符合節能要求，在設備閑置時有效降低能耗。
