SM17500P替代UCS512：差分并聯轉碼芯片的協議兼容與功能升級解析

作者：zmkdz    發布時間：2025-06-30 13:57:38    瀏覽量：
一、協議轉碼與輸出靈活性
  1. 多樣化協議輸出：SM17500P 內置選擇功能，可將輸入的 DMX512 協議數據轉碼為 DMX512 協議數據（3/4 通道）或歸零碼數據（3/4 通道） 。相比之下，UCS512 系列主要專注于 DMX512 協議的解碼和驅動，如 UCS512C4 精準解碼 DMX512 信號，兼容并拓展 512 協議信號，并無歸零碼轉碼能力。SM17500P 這種雙協議輸出能力，讓其能適配更多不同協議需求的終端設備，無論是基于 DMX512 協議的專業舞臺燈光系統，還是采用歸零碼協議的智能家居照明系統等，都能靈活對接 。

  1. 豐富的輸出通道選擇：在轉發 DMX512 協議數據時，SM17500P 可驅動 3/4/6/9/12 通道的 DMX512 協議恒流驅動芯片；轉發歸零碼協議數據時，同樣可驅動 3/4/6/9/12 通道的歸零碼協議恒流驅動芯片 。反觀 UCS512C4 僅提供 4 通道高精度恒流輸出，UCS512DHN 可選擇 1/2/3/4 通道高精度恒流輸出。SM17500P 在通道數量選擇上更加豐富，能滿足不同規模、不同復雜程度燈光系統的搭建需求，例如大型場館的燈光布置，可能需要更多通道實現更細膩的分區控制，SM17500P 的多通道驅動能力優勢明顯。

  2. SM17500P.png

二、信號傳輸性能
  1. 更高的差分信號傳輸速率：SM17500P 的差分信號傳輸速率范圍為 250kbps - 750kbps 。而 UCS512 系列產品如 UCS512C4、UCS512DHN 等，對信號傳輸速率 200K - 750kbps 的 DMX512 信號可精準自適應解碼，但其自身數據轉發速率等未明確高于 SM17500P 傳輸速率下限 250kbps 的相關說明。在一些對數據傳輸實時性要求較高的場景，像快速切換燈光效果的舞臺表演中，SM17500P 相對較高且靈活的傳輸速率，能更及時地將控制信號傳遞給驅動芯片，減少燈光效果切換的延遲 。

  1. 更強的帶載與抗干擾能力：雖然 UCS512 系列有一定的抗干擾設計，如 UCS512DHN 內置 S - AI 抗干擾模塊等，但 SM17500P 采用差分信號傳輸，帶載點數多，抗干擾能力強，傳輸距離遠 。在大型項目中，布線環境復雜，信號干擾源多，SM17500P 能更好地保障信號穩定傳輸，減少信號丟失或錯誤，確保整個燈光系統穩定運行，而 UCS512 系列在面對極端復雜干擾環境時，可能在信號傳輸穩定性上稍遜一籌 。

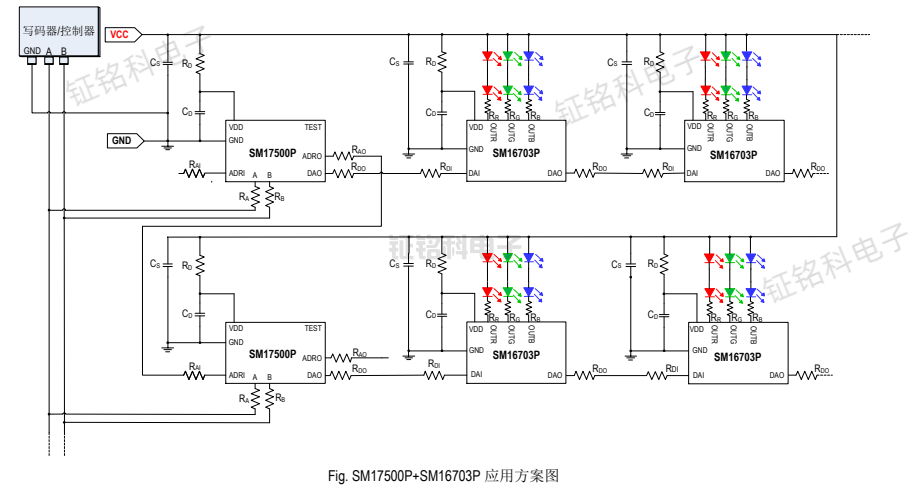

  2. SM17500P典型應用1.png

三、芯片功能集成度
  1. 內置多種關鍵功能模塊：SM17500P 內含電源穩壓模塊、差分信號接收模塊、信號解碼模塊、高精度振蕩模塊、轉碼模塊、SRAM 緩存模塊和數據轉發驅動模塊等 。UCS512 系列芯片雖然也集成了多種功能模塊，如 UCS512C 有信號解碼、E2PROM 存儲等模塊，但未明確提及像高精度振蕩模塊這類保障芯片內部精準時鐘信號的模塊，也沒有 SM17500P 中的 SRAM 緩存模塊用于臨時存儲數據，確保數據轉發的連續性。SM17500P 高度集成的功能模塊，使其在單一芯片上就能完成更多復雜任務，減少了外部電路設計的復雜性和成本 。

  1. 豐富的寫參數與狀態設置功能：SM17500P 可寫參數包括上電亮燈狀態，無信號亮燈狀態，電流增益模式與電流增益位選擇，轉碼輸出協議選擇，轉碼輸出 DMX512 協議頻率設置，上電亮燈顏色選擇（3 色 / 4 色） 。并且寫址成功、寫參數成功、寫電流增益成功、寫自通道數成功后，芯片都有不同顏色指示燈反饋 。UCS512 系列如 UCS512DHN 可設置參數主要集中在上電亮燈狀態、字段選擇、無信號亮燈狀態、電流檔等方面，功能豐富度上弱于 SM17500P。SM17500P 這些豐富的設置功能和直觀的指示燈反饋，方便了調試和維護人員快速了解芯片工作狀態和設置情況，降低了系統調試難度和維護成本 。

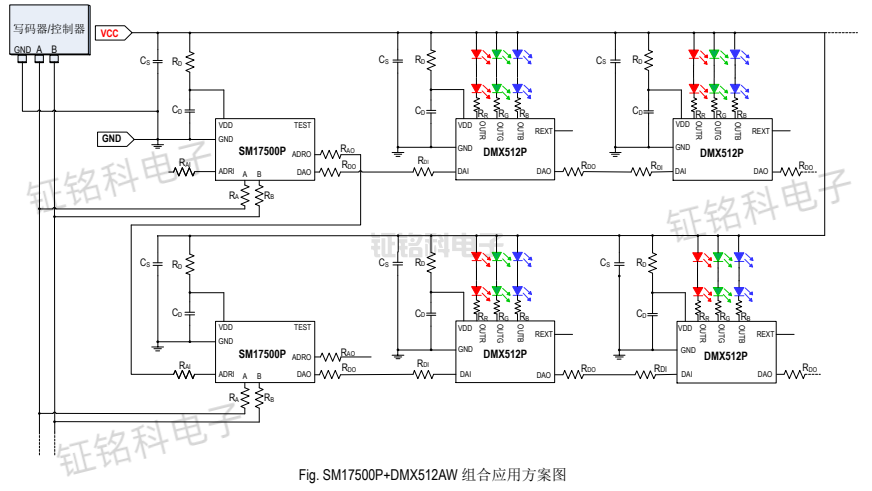

  2. SM17500P典型應用2.png

四、電源適應性
SM17500P 內置電源穩壓功能，輸入電源電壓范圍為 5V - 36V 。UCS512 系列部分產品雖有一定電源適應能力，如 UCS512DHN 低壓增強功能可在 2.5V 電壓下穩定工作，內置 5V 穩壓管，輸出端口耐壓 30V 以上，但整體電源輸入范圍沒有 SM17500P 寬泛。在一些供電環境不穩定或者需要適配多種電源的應用場景中，SM17500P 能更好地適應不同電壓輸入，減少因電源問題導致的系統故障 。
